行业背景
轨道交通、地铁作为人们的重要的出行工具，属于是一类负荷，对电力的持续性和稳定性要求极高，同时对电能质量也提出非常高的要求。

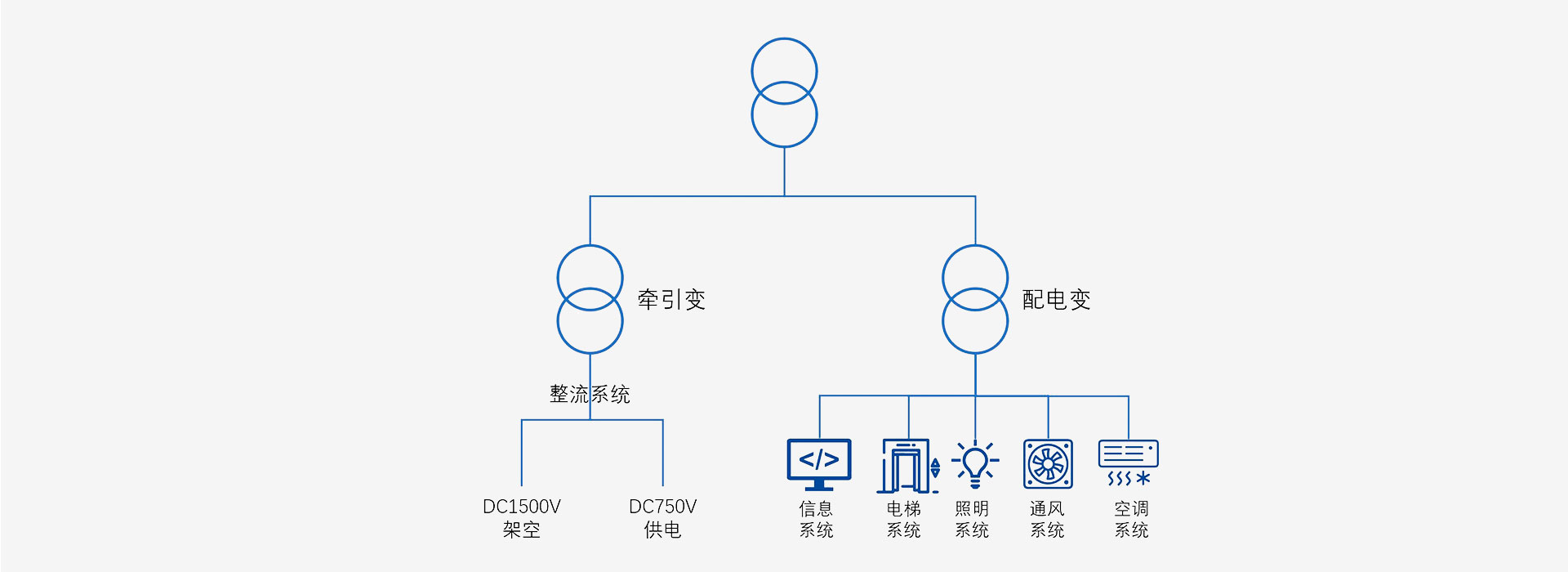

（1）牵引供电系统：采用DC1500V架空及DC750第三轨供电方式
（2）低压配电系统：主要站动力照明系统、空调通风系统、电梯扶梯系统
主要危害
1、牵引变电所整流机组主要12脉冲、24脉冲为主，谐波以11、13、23、25次为主。
2、低压供配电系统负荷主要以UPS、空调、扶梯、照明、通风等设备，产生3、5、7次谐波为主
3、地铁运输的特殊性，35KV电缆存在分布电容， 半夜休车易产生容性无功。

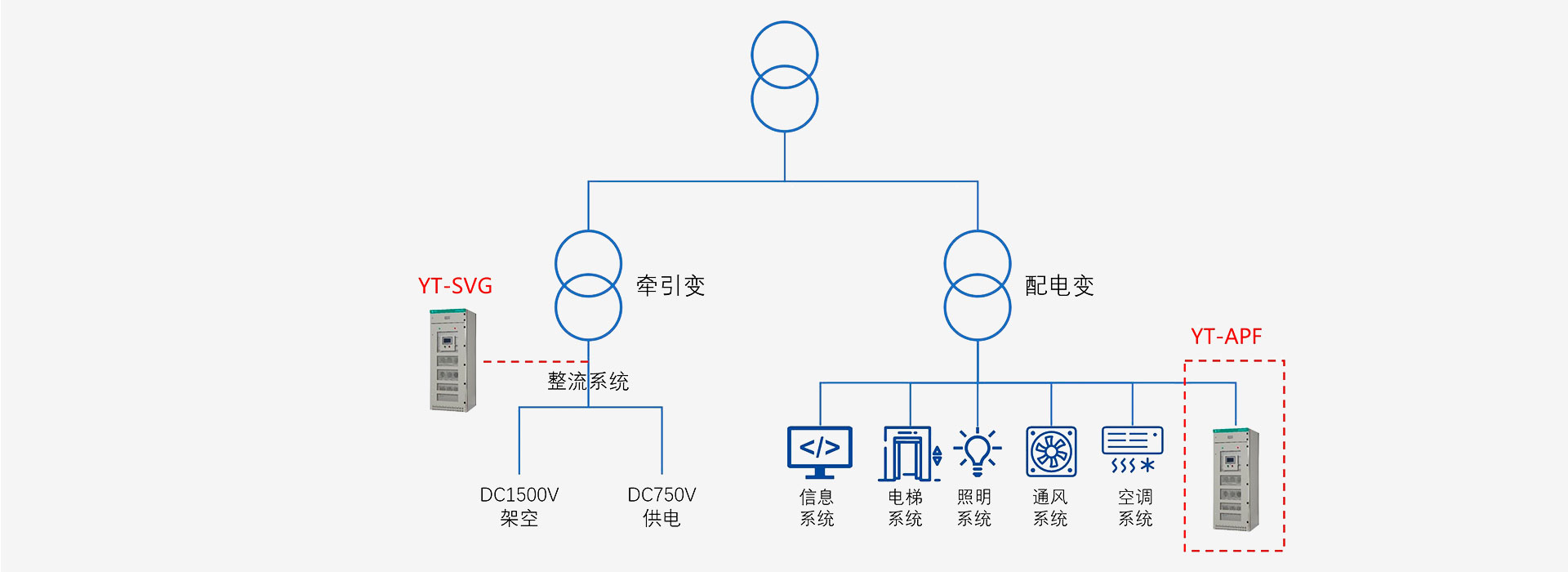

解决方案
1、就地补偿方式：就是将滤波器安装在谐波源的交流进线处，通过滤波器就近补偿谐波，达到彻底消除谐波危害的目的。主要适用UPS等产生大量谐波的设备。
2、集中补偿方式：在用户用电系统与电网连接点处加装谐波补偿设备，一般选择在用户的变压器低压侧，紧邻变压器安装。
3、容性无功：采用SVG静止发生器进行无功补偿。
应用案例
